Cum se mufează un cablu de internet?

Calculatoarele, Huburile sau Switchurile se pot lega între ele prin două modalități: straight sau crossover. Cablul UTP/STP constă din 4 perechi
de fire de culori diferite:

• Perechea Albastră, constă din firele: alb-albastru și albastru
(Perechea 1)
• Perechea Portocalie, constă din firele: alb-portocaliu și
portocaliu (Perechea 2)
• Perechea Verde, constă din firele: alb-verde și verde (Perechea
3)
• Perechea Maro, constă din firele: alb-maro și maro (Perechea
4)

Toate aceste fire se aranjeaza într-o ordine strictă, altfel cablul va fi nefolositor.

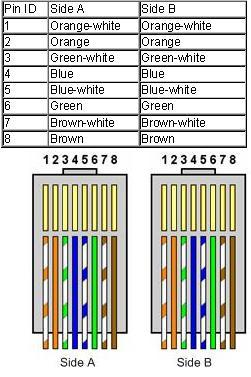

Pentru conexiuni straight (între Pc și un switch, un pc și un hub) firele se aranjează în următoarea ordine:


1. Alb-portocaliu
2. Portocaliu
3. Alb-verde
4. Albastru
5. Alb-albastru
6. Verde
7. Alb-maro
8. Maro

Mufa folosita la cablare, este mufa RJ45. Ea are o gaură, mâner, și niște piciorușe.

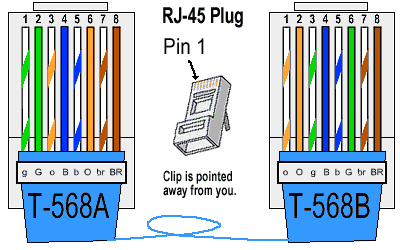

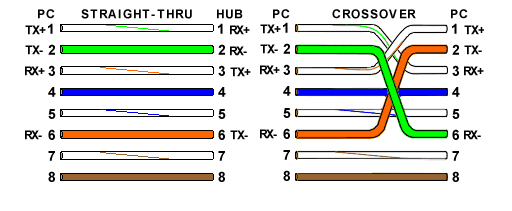

Pentru a lega două calculatoare între ele, fără a folosi un switch sau orice alt fel de dispozitiv, se folosește un cablu crossover, care se mufează diferit la ambele capete:


Comunicarea se realizează doar pe perechile 1,2,3 și 6 (la 10Mbps şi 100Mbps; la 1000Mbps, adică Gigabit, se folosesc toate cele opt fire).

Pentru mai multe date referitoare despre informatica va rugam sa comentati sau sa ne contactati sus la About
